AutoCAD coûte 2 184 € par an en 2026. Recevoir un plan au format DWG ne devrait pourtant jamais imposer cette dépense juste pour le consulter. Architecte, artisan, maître d’ouvrage ou client final qui reçoit des plans sans jamais dessiner : la grande majorité des usages se règle gratuitement. À condition de connaître les bons outils et les trois ou quatre pièges qui transforment un simple double-clic en après-midi perdue.
Ce qui se cache vraiment dans un fichier DWG
DWG vient de l’anglais Drawing. C’est le format binaire natif d’AutoCAD , déposé par Autodesk en 1982 et devenu le standard de fait de la conception assistée par ordinateur. Autodesk estimait déjà plus de deux milliards de fichiers DWG en circulation en 1998.

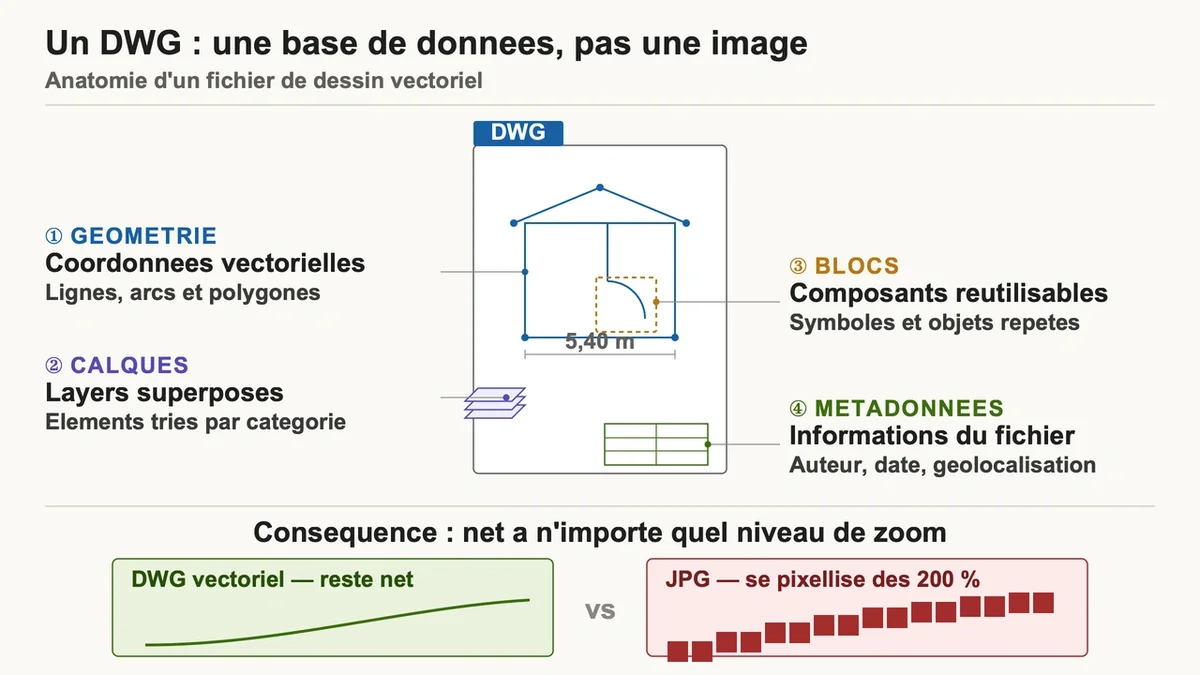

Un DWG n’est pas une image. C’est une base de données vectorielle : des coordonnées mathématiques définissant lignes, arcs et polygones, des calques (layers), des blocs, des styles d’annotation, des mises en page, plus des métadonnées (auteur, date, géolocalisation). Conséquence concrète : un plan reste net à n’importe quel niveau de zoom, là où un JPG se pixellise dès qu’on dépasse 200 % d’agrandissement. Grâce à son encodage binaire, un DWG pèse aussi environ 25 % de moins qu’un fichier DXF équivalent, qui stocke les mêmes données en texte.
Le profil de l’utilisateur change tout. Pour visualiser un plan reçu par mail, une visionneuse gratuite suffit. Pour produire ou modifier des plans toute la journée en bureau d’études, seul un vrai logiciel de CAO tient la charge.
Ouvrir un DWG sans AutoCAD : les outils qui marchent vraiment
Pour la lecture seule , l’outil de référence reste DWG TrueView , la visionneuse officielle et gratuite d’Autodesk. Limite à connaître : elle fonctionne uniquement sous Windows et exige un téléchargement d’environ 500 Mo , donc inutile sur Mac ou pour une consultation express.
Pour une ouverture immédiate sans installation, les visionneuses en ligne comme Autodesk Viewer , ShareCAD ou DWG FastView affichent un fichier dans le navigateur en quelques secondes, certaines acceptant des fichiers jusqu’à 50 Mo. Piège réel : ces services envoient votre fichier sur un serveur distant. Pour un plan confidentiel ou sous accord de confidentialité, mieux vaut une visionneuse locale (DWG TrueView, ou un lecteur navigateur qui traite le fichier sans le téléverser) plutôt qu’un upload sur une plateforme inconnue.
Dès qu’il faut modifier et pas seulement regarder, les alternatives gratuites ou bon marché à AutoCAD prennent le relais : DraftSight , LibreCAD (open source) ou ZWCAD ouvrent et éditent du 2D sans abonnement Autodesk. Pour un usage professionnel quotidien strictement 2D, AutoCAD LT à 570 € par an revient près de quatre fois moins cher que la version complète, qui ne se justifie qu’avec de la modélisation 3D ou des jeux d’outils métier.
Convertir un DWG : version, PDF ou DXF selon le besoin
Le malentendu le plus coûteux concerne les versions. AutoCAD est rétrocompatible mais pas l’inverse : une version récente ouvre les anciens fichiers, jamais le contraire. Entre 1982 et 2009, le format a connu 18 variantes majeures, ce qui explique le message qui bloque tant de chantiers : « le fichier de dessin ne peut pas être ouvert car il a été créé avec une version plus récente d’AutoCAD ».
La parade tient en une commande. Save As (Enregistrer sous), puis choisir une version antérieure dans le menu déroulant. Visez une version largement répandue comme 2013 ou 2007 plutôt que la plus ancienne possible, pour rester lisible chez la plupart des destinataires. Sans AutoCAD, DWG TrueView intègre DWGCONVERT , qui convertit même par lots un dossier entier d’un coup.
Réflexe à prendre avant toute conversion ou envoi : lancer AUDIT puis PURGE. Le premier répare les erreurs internes, le second supprime les calques et blocs inutilisés. Un fichier nettoyé évite la moitié des surprises à l’ouverture chez le client.
Le bon format de sortie dépend de la cible. Vers un client non technicien qui veut juste imprimer : un DWG converti en PDF verrouille la mise en page. Vers une machine à commande numérique ou un logiciel non-Autodesk : le DXF reste le terrain d’entente.
DWG ou DXF : lequel choisir et quand
Les deux formats stockent les mêmes dessins 2D et 3D, mais avec des philosophies opposées. Le DWG est binaire, propriétaire, compact et optimisé pour AutoCAD. Le DXF est un format texte ouvert, plus lourd, mais lisible par presque tous les logiciels de CAO du marché.
La pratique courante consiste à travailler en DWG, puis à exporter en DXF uniquement pour partager avec un partenaire sous un autre logiciel. Attention au coût caché de cet échange : le DXF conserve fidèlement la géométrie et les textes, mais peut perdre certains objets propres à AutoCAD , comme les blocs dynamiques ou les contraintes paramétriques. Pour un partage où l’éditabilité fine importe peu, c’est sans risque. Pour transmettre un gabarit destiné à être retravaillé, le DWG d’origine reste préférable.
Les pièges qui font foirer l’ouverture d’un DWG
Le grand classique reste l’alerte « One or more SHX files are missing ». Les fichiers SHX définissent des polices et des symboles de lignes. Quand ils manquent, AutoCAD remplace la police par simplex.shx , ce qui décale textes et cotations. Erreur à ne surtout pas commettre : cliquer sur Annuler dans cette fenêtre. Le logiciel mémorise alors la substitution et continuera d’afficher la mauvaise police même une fois le bon fichier retrouvé.
Deuxième piège, les références externes (Xrefs). Un plan peut appeler d’autres fichiers liés qui n’ont pas voyagé avec lui, laissant des zones vides. La solution propre s’appelle eTransmit : cette fonction empaquette le DWG avec ses Xrefs, ses polices et ses ressources dans un seul dossier. À utiliser systématiquement avant d’envoyer un fichier qui dépend de références.
Troisième piège, les objets proxy. Les dessins issus de Civil 3D, AutoCAD Architecture ou MEP contiennent des objets intelligents que les logiciels basiques ne savent pas afficher. Régler la variable PROXYGRAPHICS sur 1 avant l’enregistrement préserve au moins leur apparence pour le destinataire. À défaut, les éclater dans une copie du fichier garantit un affichage correct, au prix de la perte de l’intelligence de l’objet.
Peut-on ouvrir un DWG sur Mac ? Oui, mais pas avec DWG TrueView, réservé à Windows. Sur macOS, passez par Autodesk Viewer ou AutoCAD Web dans le navigateur, ou installez DraftSight , disponible sur Mac. AutoCAD existe aussi en version Mac sur abonnement.
Pour conclure
Pour seulement consulter un plan, un outil gratuit comme Autodesk Viewer ou DWG TrueView couvre 100 % du besoin, sans le moindre euro. Pour éditer du 2D de façon occasionnelle, DraftSight ou LibreCAD évitent un abonnement à 2 184 €. Pour un usage professionnel intensif, le choix se joue entre AutoCAD LT à 570 € en 2D pur et la version complète, justifiée uniquement par la 3D ou les outils métier.
Et avant chaque envoi, trois gestes font gagner des heures de support : AUDIT plus PURGE pour assainir le fichier, Save As en version 2013 ou 2007 si le destinataire travaille sur un logiciel ancien, et eTransmit dès qu’il existe la moindre référence externe. C’est précisément là que se gagne ou se perd la fluidité d’un projet.
