Créé par Autodesk en 1982, le format DXF a survécu au GIF, au JPEG et à la quasi-totalité des formats nés à la même époque. Sa promesse tient en un mot : l’interopérabilité. Un dessin technique passe d’AutoCAD à LibreCAD, d’Illustrator à une découpeuse laser, sans imposer le logiciel d’origine. En théorie. Dans la pratique, un DXF mal exporté arrive à la mauvaise échelle, avec des contours ouverts ou des textes illisibles. Voici ce qu’il contient vraiment, comment l’ouvrir sans AutoCAD, et comment éviter les erreurs qui bloquent une production.
C’est quoi exactement un fichier DXF
DXF signifie Drawing Exchange Format. C’est un format vectoriel : le dessin est décrit par des coordonnées et des équations mathématiques (lignes, arcs, cercles, polylignes), pas par des pixels. Conséquence concrète : un DXF se redimensionne de 2 cm à 2 mètres sans perdre un gramme de précision, là où un JPEG devient flou dès le premier zoom.

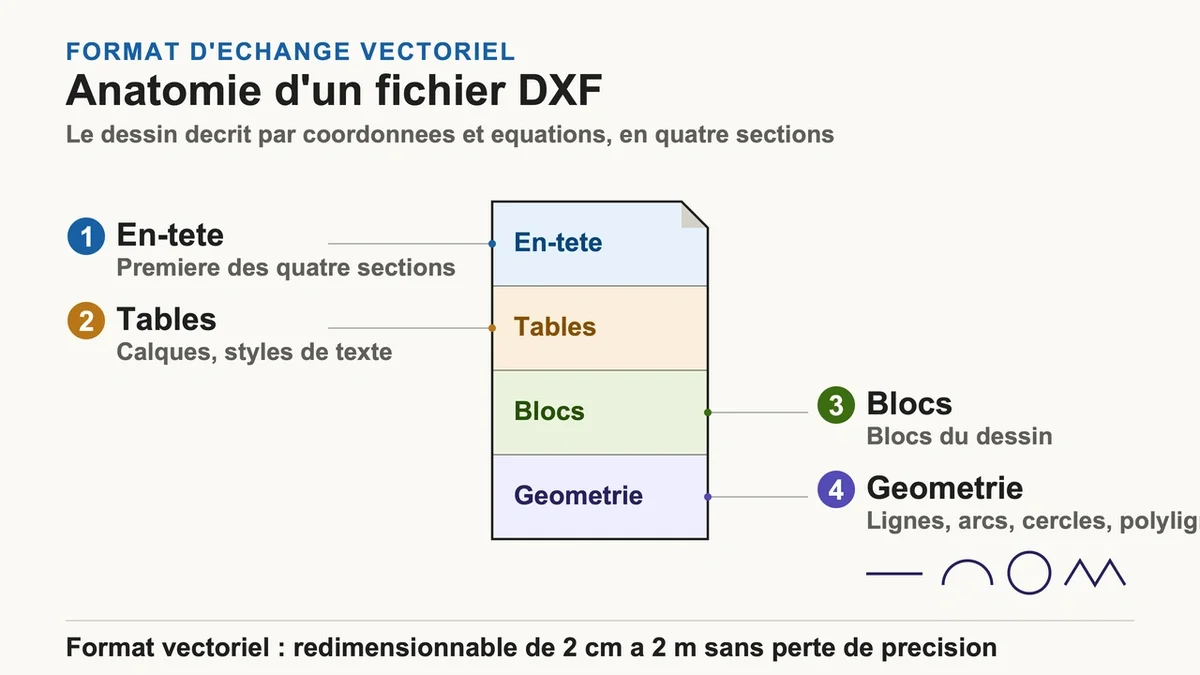

Un fichier DXF stocke bien plus que des traits. Il conserve les calques , les blocs, les styles de texte, les cotes et les annotations, organisés en quatre sections principales : l’en-tête, les tables, les blocs et la géométrie. Détail qui piège beaucoup de monde : le DXF est indépendant des unités. Le fichier ne dit pas si « 10 » veut dire 10 mm ou 10 pouces. Le destinataire doit connaître l’unité de travail, sinon une pièce de 50 mm peut ressortir à 50 cm.
Le format existe aussi en version texte (lisible dans un simple éditeur) et en version binaire (DXB). La version texte permet d’ouvrir le fichier dans le Bloc-notes pour corriger une ligne défectueuse à la main, une astuce qui dépanne quand un fichier refuse obstinément de s’ouvrir.
DXF ou DWG : lequel choisir
Les deux formats viennent d’Autodesk, mais ils ne jouent pas le même rôle. Le DWG est le format natif d’AutoCAD : plus compact, plus riche, il conserve davantage d’objets complexes. Son défaut, c’est qu’il reste propriétaire et étroitement lié à l’écosystème Autodesk. Le DXF , lui, est ouvert et documenté publiquement, ce qui en fait le meilleur passeport entre logiciels concurrents.
Pour la découpe laser , le plasma ou la CNC , le DXF est le format de référence accepté par la quasi-totalité des machines. Le DWG fonctionne aussi quand l’atelier travaille sous AutoCAD, mais le DXF reste le choix le plus sûr en cas de doute. Pour une pièce 3D, un ensemble mécano-soudé ou une pièce à plier, ni l’un ni l’autre ne suffit : le STEP (.stp) est préférable, car il transporte le volume et pas seulement le contour 2D.
Un piège récurrent : envoyer un PDF ou une image à un atelier de découpe. Refusé dans la quasi-totalité des cas. Ces fichiers ne contiennent ni cotes exploitables ni vecteurs propres. Sans fichier CAO, pas de devis automatique ni d’usinage possible.
Comment ouvrir un DXF sans AutoCAD
Pas besoin d’une licence à plusieurs centaines d’euros par an pour lire un DXF. Plusieurs solutions gratuites couvrent la plupart des besoins.
- Pour visualiser uniquement, DWG TrueView , l’outil officiel et gratuit d’Autodesk, affiche le fichier exactement comme AutoCAD, calques et échelles d’origine compris. Les visionneuses en ligne (glisser-déposer dans le navigateur) dépannent en moins d’une minute sans rien installer, pratique sur un poste qu’on ne maîtrise pas.
- Pour modifier , LibreCAD (2D, léger, gratuit) ouvre et corrige un DXF sans difficulté. FreeCAD gère en plus la 3D paramétrique. Inkscape convient pour récupérer un tracé et l’exporter vers d’autres formats vectoriels. DraftSight offre une interface proche d’AutoCAD pour ceux qui veulent retrouver leurs repères.
Recommandation qui évite bien des déconvenues : ouvrir systématiquement le fichier dans une deuxième visionneuse avant de l’envoyer. Un DXF qui s’affiche parfaitement dans le logiciel d’origine peut perdre des entités ailleurs. Mieux vaut le constater avant la production qu’après.
Préparer un DXF pour la découpe sans le faire planter
C’est ici que les ennuis arrivent. Un DXF propre à l’écran peut être totalement inexploitable par une machine. Quelques règles écartent la majorité des refus.
Travailler en millimètres, à l’échelle 1:1. Un millimètre dans le fichier doit valoir un millimètre sur la pièce finale. C’est la cause numéro un des pièces qui sortent à la mauvaise taille.
Fermer tous les contours. Une découpeuse laser suit un chemin fermé. Un trait qui ne se rejoint pas, même à 0,01 mm près, et la machine refuse la pièce ou coupe de travers. Les textes sont concernés au premier chef : il faut les convertir en courbes avant l’export, faute de quoi les lettres arrivent comme du texte non découpable, voire disparaissent si la police manque sur l’autre poste.
Méfiance avec les splines. Beaucoup de logiciels CAM les gèrent mal. Un cercle dessiné dans Illustrator, par exemple, arrive souvent sous forme de spline dans AutoCAD parce qu’il est construit avec des courbes de Bézier. La parade : convertir les splines en arcs ou polylignes avant l’envoi.
Attention aussi aux doublons invisibles. Un export depuis SolidWorks peut générer deux fois les mêmes lignes (faces visibles et faces cachées superposées), ce qui empêche d’obtenir un contour fermé. Règle simple : un fichier égale une pièce, sans lignes parasites.
Côté version, le DXF R12 reste le plus compatible avec les machines de découpe, suivi du format 2000. Beaucoup d’ateliers exigent explicitement le R12. Si un fichier déclenche le message « Entrée DXF incomplète ou non valable, dessin ignoré », réexporter dans une version plus ancienne résout souvent le blocage.
Dernier réflexe pour les assemblages emboîtés : tenir compte de la largeur du trait de coupe , comprise entre 0,1 et 0,2 mm selon le matériau et la machine. Une encoche dessinée pile à la cote sera trop lâche une fois la matière consumée par le laser.
FAQ
Comment créer un fichier DXF ? Dessinez la pièce dans un logiciel de CAO (LibreCAD, FreeCAD et AutoCAD pour le technique, Illustrator ou Inkscape pour le graphique), puis passez par « Enregistrer sous » ou « Exporter » et choisissez l’extension .dxf. Pensez à exporter en R12 ou 2000 si le fichier part en fabrication.
Les couleurs servent-elles à quelque chose dans un DXF de découpe ? Oui. De nombreux logiciels de pilotage laser associent une opération à une couleur : un rouge pour la découpe, un bleu pour la gravure, par exemple. Coder ses tracés par couleur permet de régler vitesse et puissance différemment sur une seule et même pièce.
Peut-on transformer un DXF en SVG ou en PDF ? Sans problème. Inkscape ou les convertisseurs en ligne font la bascule DXF vers SVG ou PDF en quelques secondes. Le SVG reste pertinent pour le web et certaines graveuses, mais le DXF garde l’avantage sur les machines industrielles, qui le lisent nativement.
Le réflexe qui fait gagner du temps
Le DXF n’est pas un format capricieux, c’est un format exigeant. Tant qu’il sert juste à regarder un plan, n’importe quelle visionneuse gratuite suffit. Dès qu’il part en production, trois vérifications suffisent à éviter 90 % des allers-retours : échelle en mm à 1:1, contours bien fermés, splines converties en polylignes. Un fichier de 50 Ko parfaitement propre vaut toujours mieux qu’un fichier riche bourré d’entités que la machine renverra à l’expéditeur.
